ในขอบเขตของวิศวกรรมไฟฟ้า หม้อแปลงกระแสและแรงดันไฟฟ้าเป็นอุปกรณ์ที่ขาดไม่ได้ ซึ่งใช้กันอย่างแพร่หลายในวงจรไฟฟ้ากระแสสลับเพื่อวัตถุประสงค์ในการวัด การป้องกัน และการควบคุม ในฐานะซัพพลายเออร์ของหม้อแปลงกระแสและแรงดันฉันเชี่ยวชาญการใช้งานและข้อจำกัดต่างๆ เป็นอย่างดี อย่างไรก็ตาม เมื่อพูดถึงวงจรไฟฟ้ากระแสตรง หม้อแปลงเหล่านี้เผชิญกับความท้าทายที่สำคัญซึ่งจำกัดประสิทธิภาพ
1. หลักการทำงานและการบังคับใช้ไม่ได้ใน DC
หม้อแปลงกระแสและแรงดันทำงานบนหลักการเหนี่ยวนำแม่เหล็กไฟฟ้า ตามกฎการเหนี่ยวนำแม่เหล็กไฟฟ้าของฟาราเดย์ แรงเคลื่อนไฟฟ้า (EMF) จะเกิดขึ้นในขดลวดเมื่อมีการเปลี่ยนแปลงของฟลักซ์แม่เหล็กที่เชื่อมกับขดลวด สูตรสำหรับ EMF เหนี่ยวนำกำหนดโดย (e = -N\frac{d\Phi}{dt}) โดยที่ (e) คือ EMF เหนี่ยวนำ (N) คือจำนวนรอบในขดลวด และ (\frac{d\Phi}{dt}) คืออัตราการเปลี่ยนแปลงของฟลักซ์แม่เหล็ก
ในวงจรไฟฟ้ากระแสสลับ กระแสและแรงดันไฟฟ้าเปลี่ยนแปลงตลอดเวลา ซึ่งหมายความว่าฟลักซ์แม่เหล็กในแกนหม้อแปลงก็เปลี่ยนแปลงอย่างต่อเนื่องเช่นกัน ฟลักซ์แม่เหล็กที่เปลี่ยนแปลงไปนี้จะทำให้เกิดกระแสทุติยภูมิหรือแรงดันไฟฟ้าในขดลวดทุติยภูมิของหม้อแปลงไฟฟ้า ซึ่งเป็นสัดส่วนกับกระแสหรือแรงดันไฟฟ้าปฐมภูมิ
อย่างไรก็ตาม ในวงจรไฟฟ้ากระแสตรง กระแสและแรงดันจะคงที่ เนื่องจากไม่มีการเปลี่ยนแปลงในฟลักซ์แม่เหล็ก ((\frac{d\Phi}{dt}=0)) จึงไม่มี EMF เกิดขึ้นในการพันขดลวดทุติยภูมิตามกฎของฟาราเดย์ เป็นผลให้หม้อแปลงกระแสไฟฟ้าหรือแรงดันไฟฟ้าแบบเดิมไม่สามารถทำงานได้ตามที่ต้องการในวงจรไฟฟ้ากระแสตรง ตัวอย่างเช่น ถ้าเราพยายามใช้หม้อแปลงกระแสมาตรฐานเพื่อวัดกระแส DC ผลลัพธ์ของขดลวดทุติยภูมิจะเป็นศูนย์เนื่องจากไม่มีสนามแม่เหล็กที่แตกต่างกันเพื่อเหนี่ยวนำกระแสไฟฟ้า
2. ความอิ่มตัวของแกนหม้อแปลง
ข้อ จำกัด ที่สำคัญอีกประการหนึ่งของการใช้หม้อแปลงกระแสและแรงดันไฟฟ้าในวงจรไฟฟ้ากระแสตรงคือความเสี่ยงของความอิ่มตัวของแกนกลาง ในหม้อแปลงไฟฟ้า แกนกลางทำจากวัสดุเฟอร์โรแมกเนติก เช่น เหล็ก เมื่อกระแสไฟตรงถูกจ่ายให้กับขดลวดปฐมภูมิของหม้อแปลงไฟฟ้า จะมีการสร้างสนามแม่เหล็กคงที่ขึ้นในแกนกลาง
เมื่อกระแสไฟฟ้ากระแสตรงเพิ่มขึ้น ความหนาแน่นของฟลักซ์แม่เหล็กในแกนกลางก็จะเพิ่มขึ้นเช่นกัน วัสดุเฟอร์โรแมกเนติกมีจุดอิ่มตัว ซึ่งเกินกว่านั้นการเพิ่มความแรงของสนามแม่เหล็กไม่ได้ส่งผลให้ความหนาแน่นฟลักซ์แม่เหล็กเพิ่มขึ้นตามสัดส่วน เมื่อแกนถึงความอิ่มตัว การซึมผ่านของวัสดุแกนจะลดลงอย่างมาก
เมื่อแกนอิ่มตัว ประสิทธิภาพของหม้อแปลงจะลดลงอย่างรวดเร็ว ความเหนี่ยวนำของขดลวดลดลง ซึ่งอาจส่งผลให้กระแสหลักเพิ่มขึ้นอย่างมาก สิ่งนี้อาจทำให้หม้อแปลงร้อนเกินไป ฉนวนเสียหาย และแม้กระทั่งความล้มเหลวของหม้อแปลง ตัวอย่างเช่น ในระบบจำหน่ายไฟฟ้า หากหม้อแปลงกระแสไฟฟ้าที่ออกแบบมาสำหรับไฟฟ้ากระแสสลับถูกใช้โดยไม่ได้ตั้งใจในวงจรไฟฟ้ากระแสตรง ความอิ่มตัวของแกนกลางอาจนำไปสู่การวัดกระแสไฟฟ้าที่ไม่ถูกต้องและก่อให้เกิดอันตรายด้านความปลอดภัย
3. ขาดการแยกและการป้องกันใน DC
ข้อได้เปรียบที่สำคัญประการหนึ่งของการใช้หม้อแปลงกระแสและแรงดันไฟฟ้าในวงจรไฟฟ้ากระแสสลับคือการแยกทางไฟฟ้าที่มีให้ระหว่างวงจรหลักและวงจรทุติยภูมิ การแยกส่วนนี้มีความสำคัญอย่างยิ่งด้วยเหตุผลด้านความปลอดภัย เนื่องจากจะป้องกันไม่ให้วงจรปฐมภูมิแรงดันสูงหรือกระแสสูงส่งผลกระทบโดยตรงต่อวงจรทุติยภูมิแรงดันต่ำที่ใช้ในการวัดและควบคุม
ในวงจรไฟฟ้ากระแสตรง หม้อแปลงแบบเดิมไม่สามารถให้การแยกส่วนนี้ได้อย่างมีประสิทธิภาพ เนื่องจากไม่มี EMF เหนี่ยวนำในขดลวดทุติยภูมิเนื่องจากค่า DC คงที่ ฟังก์ชันการแยกจึงสูญเสียไป ซึ่งหมายความว่าความผิดปกติหรือไฟกระชากแรงดันสูงในวงจร DC หลักสามารถแพร่กระจายไปยังวงจรทุติยภูมิได้โดยตรง ซึ่งเป็นอันตรายต่อเครื่องมือวัดและอุปกรณ์ควบคุมที่เชื่อมต่ออยู่
นอกจากนี้ในวงจรไฟฟ้ากระแสสลับ หม้อแปลงกระแสและแรงดันมักใช้เพื่อการป้องกัน ตัวอย่างเช่น สามารถเชื่อมต่อรีเลย์ป้องกันกระแสเกินเข้ากับตัวรองของหม้อแปลงกระแสเพื่อตรวจจับระดับกระแสที่ผิดปกติและตัดการทำงานของเบรกเกอร์ ในวงจรไฟฟ้ากระแสตรง เนื่องจากหม้อแปลงไฟฟ้าทำงานไม่ถูกต้อง กลไกการป้องกันเหล่านี้จึงไม่สามารถนำมาใช้กับหม้อแปลงแบบเดิมได้
4. ความแม่นยำจำกัดในการวัด DC
การวัดกระแสและแรงดันไฟฟ้าที่แม่นยำถือเป็นสิ่งสำคัญในระบบไฟฟ้า ในวงจรไฟฟ้ากระแสสลับ หม้อแปลงกระแสและแรงดันไฟฟ้าสามารถให้การวัดที่แม่นยำสูงภายในช่วงการทำงานที่ระบุ อย่างไรก็ตาม ในวงจรไฟฟ้ากระแสตรง ความแม่นยำของหม้อแปลงเหล่านี้มีจำกัดอย่างมาก
ตามที่กล่าวไว้ข้างต้น เนื่องจากไม่มี EMF เหนี่ยวนำในขดลวดทุติยภูมิสำหรับ DC จึงจำเป็นต้องใช้วิธีอื่นในการวัดกระแสและแรงดันไฟฟ้า DC แม้ว่าจะมีการปรับเปลี่ยนการออกแบบหม้อแปลงบางอย่างเพื่อพยายามวัด DC เช่น การใช้สนามแม่เหล็กที่มีอคติ DC ความแม่นยำยังคงต่ำกว่ามากเมื่อเทียบกับอุปกรณ์วัด DC โดยเฉพาะ
ความไม่เชิงเส้นของแกนหม้อแปลงเนื่องจากการดึงดูดด้วยแม่เหล็กกระแสตรงและผลกระทบของความอิ่มตัวของแกนทำให้การวัดที่แม่นยำและเชื่อถือได้ทำได้ยาก ตัวอย่างเช่น ในระบบ DC ที่ใช้พลังงานจากแบตเตอรี่ หากเราต้องการวัดกระแสไฟฟ้าของแบตเตอรี่โดยใช้หม้อแปลง ข้อผิดพลาดในการวัดอาจมีนัยสำคัญ ซึ่งอาจนำไปสู่การคำนวณสถานะการชาร์จที่ไม่ถูกต้องและการจัดการแบตเตอรี่ที่ไม่มีประสิทธิภาพ
5. โซลูชันทางเลือกสำหรับการวัด DC
แม้ว่าหม้อแปลงกระแสและแรงดันไฟฟ้าแบบเดิมจะมีข้อจำกัดในวงจรไฟฟ้ากระแสตรง แต่ก็มีทางเลือกอื่นสำหรับการวัดกระแสและแรงดันไฟฟ้ากระแสตรง
วิธีแก้ปัญหาอย่างหนึ่งคือการใช้เซ็นเซอร์ฮอลล์เอฟเฟกต์ เซ็นเซอร์ฮอลล์เอฟเฟกต์จะขึ้นอยู่กับเอฟเฟกต์ฮอลล์ ซึ่งระบุว่าเมื่อตัวนำกระแสไฟฟ้าถูกวางในสนามแม่เหล็ก แรงดันไฟฟ้าจะได้รับการพัฒนาในแนวตั้งฉากกับทั้งกระแสและสนามแม่เหล็ก เซ็นเซอร์ฮอลล์เอฟเฟกต์สามารถวัดกระแส DC ได้อย่างแม่นยำและให้การแยกทางไฟฟ้า มีการใช้กันอย่างแพร่หลายในการใช้งานต่างๆ เช่น ระบบจัดการแบตเตอรี่รถยนต์ไฟฟ้า และอุปกรณ์จ่ายไฟ DC
อีกทางเลือกหนึ่งคือการใช้ตัวต้านทานแบบแบ่งสำหรับการวัดกระแส ตัวต้านทานแบบแบ่งคือตัวต้านทานความต้านทานต่ำที่เชื่อมต่อแบบขนานกับโหลดในวงจรไฟฟ้ากระแสตรง ด้วยการวัดแรงดันไฟฟ้าตกคร่อมตัวต้านทานแบบแบ่ง กระแสที่ไหลผ่านวงจรสามารถคำนวณได้โดยใช้กฎของโอห์ม ((I = \frac{V}{R})) ตัวต้านทานแบบสับเปลี่ยนนั้นเรียบง่าย คุ้มค่า และสามารถให้การวัดกระแส DC ที่แม่นยำ

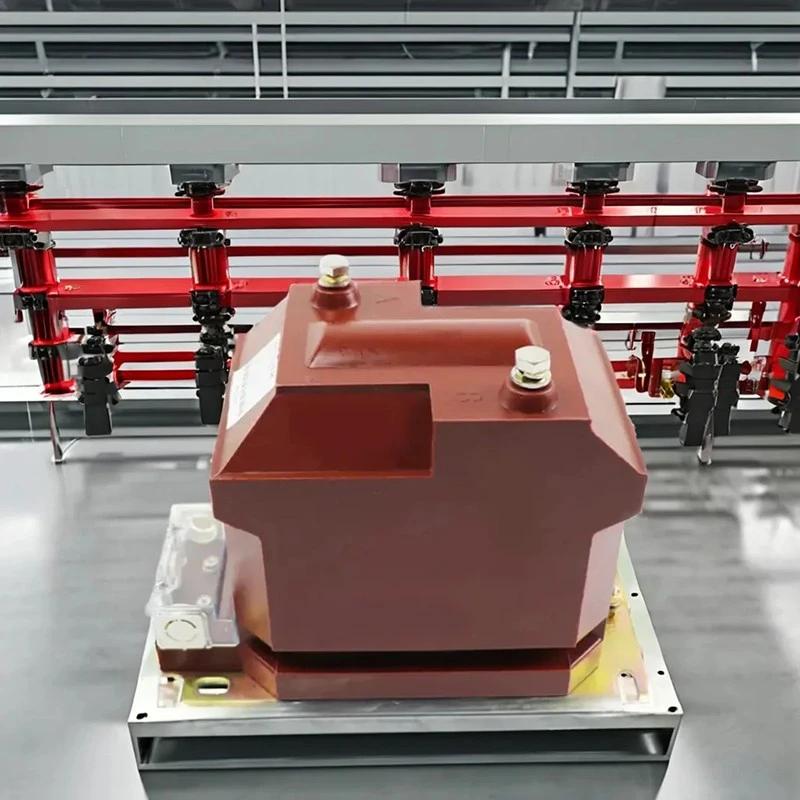

6. บทบาทของเราในฐานะซัพพลายเออร์
ในฐานะซัพพลายเออร์ของหม้อแปลงกระแสและแรงดันเราเข้าใจถึงข้อจำกัดของการใช้ผลิตภัณฑ์ของเราในวงจรไฟฟ้ากระแสตรง เรานำเสนอผลิตภัณฑ์หลากหลายประเภทที่ออกแบบมาเป็นพิเศษสำหรับการใช้งาน AC โดยหม้อแปลงของเราสามารถให้การวัดที่แม่นยำ การแยกส่วนที่เชื่อถือได้ และการป้องกันที่มีประสิทธิภาพ
นอกจากนี้เรายังให้การสนับสนุนทางเทคนิคแก่ลูกค้าของเราเพื่อช่วยให้พวกเขาเลือกผลิตภัณฑ์ที่เหมาะสมสำหรับการใช้งานเฉพาะของพวกเขา สำหรับลูกค้าที่เกี่ยวข้องกับวงจร DC เราสามารถแนะนำโซลูชันทางเลือกได้ เช่น เซ็นเซอร์ฮอลล์เอฟเฟกต์หรือตัวต้านทานแบบแบ่ง เป้าหมายของเราคือเพื่อให้แน่ใจว่าลูกค้าของเรามีโซลูชันการวัดและการป้องกันทางไฟฟ้าที่เหมาะสมและเชื่อถือได้มากที่สุดสำหรับความต้องการของพวกเขา
นอกจากหม้อแปลงกระแสและแรงดันแล้ว เรายังจำหน่ายผลิตภัณฑ์อื่นๆ ที่เกี่ยวข้อง เช่นเครื่องมืออิเล็กทรอนิกส์สำหรับอุตสาหกรรมไฟฟ้าและเครื่องปฏิกรณ์ไฟฟ้าสำหรับอุตสาหกรรมไฟฟ้า- ผลิตภัณฑ์เหล่านี้ได้รับการออกแบบมาให้ทำงานร่วมกับหม้อแปลงไฟฟ้าในวงจรไฟฟ้ากระแสสลับของเรา ซึ่งเป็นโซลูชั่นที่ครอบคลุมสำหรับระบบไฟฟ้ากำลัง
7. บทสรุปและคำกระตุ้นการตัดสินใจ
โดยสรุปข้อจำกัดของการใช้หม้อแปลงกระแสและแรงดันในวงจรไฟฟ้ากระแสตรงมีความสำคัญ การขาดการเหนี่ยวนำแม่เหล็กไฟฟ้า ความอิ่มตัวของแกนกลาง การสูญเสียการแยก ความแม่นยำที่จำกัด และปัจจัยอื่นๆ ทำให้หม้อแปลงแบบเดิมไม่เหมาะกับการใช้งาน DC
อย่างไรก็ตาม ที่บริษัทของเรา เรามุ่งมั่นที่จะมอบโซลูชั่นที่ดีที่สุดให้กับลูกค้าของเรา ไม่ว่าคุณจะจัดการกับวงจร AC หรือ DC เรามีความเชี่ยวชาญและผลิตภัณฑ์ที่จะตอบสนองความต้องการของคุณ หากคุณกำลังมองหาหม้อแปลงกระแสไฟฟ้าและแรงดันไฟฟ้าคุณภาพสูงสำหรับการใช้งาน AC ของคุณ หรือต้องการคำแนะนำเกี่ยวกับโซลูชันการวัด DC ทางเลือก เราขอแนะนำให้คุณติดต่อเราเพื่อขอคำปรึกษาโดยละเอียด ทีมผู้เชี่ยวชาญของเราพร้อมที่จะช่วยเหลือคุณในการค้นหาผลิตภัณฑ์และโซลูชันที่เหมาะสมที่สุดสำหรับระบบไฟฟ้าของคุณ
อ้างอิง
- โกรเวอร์ เอฟดับเบิลยู (1946) การคำนวณตัวเหนี่ยวนำ: สูตรการทำงานและตาราง สิ่งพิมพ์โดเวอร์
- แชปแมน, เอสเจ (2012) พื้นฐานเครื่องจักรไฟฟ้า McGraw - การศึกษาฮิลล์
- ฟิงค์ ดีจี และบีตี้ เอชดับบลิว (2012) คู่มือมาตรฐานสำหรับวิศวกรไฟฟ้า McGraw - การศึกษาฮิลล์
